随着全球环保意识的日益增强，一次性塑料餐具的替代品——纸质餐具正慢慢的变成为市场新宠。纸刀、纸叉、纸勺等纸质餐具以其可降解、可回收的特性，为环境保护贡献力量。然而，作为非间接接触食品的日用品，其功能性和安全性同样不容忽视。在实际使用中，纸质餐具需要承受一定的外力，例如切割食物、舀取汤汁等，这就对其结构强度，特别是抗弯曲性能提出了严格要求。如果纸质餐具在正常使用的过程中发生弯曲变形甚至断裂，不仅会影响使用者真实的体验，更可能会引起食物洒落，甚至带来安全隐患。

  因此，对纸质餐具进行科学、严谨的抗弯曲性能测试，是确保其产品质量、满足那群消费的人使用需求的关键环节。这项测试可以有明显效果地评估纸质餐具在受力情况下的结构稳定性，为生产公司可以提供重要的质量控制依据。本文将深入探讨纸质餐具抗弯曲性能测试的重要性，并重点介绍一款专为此类测试设计的设备——三泉中石的DLS-07

  纸刀（叉、勺）抗弯曲性能测试仪，以期为纸质餐具行业的健康发展提供技术支持。

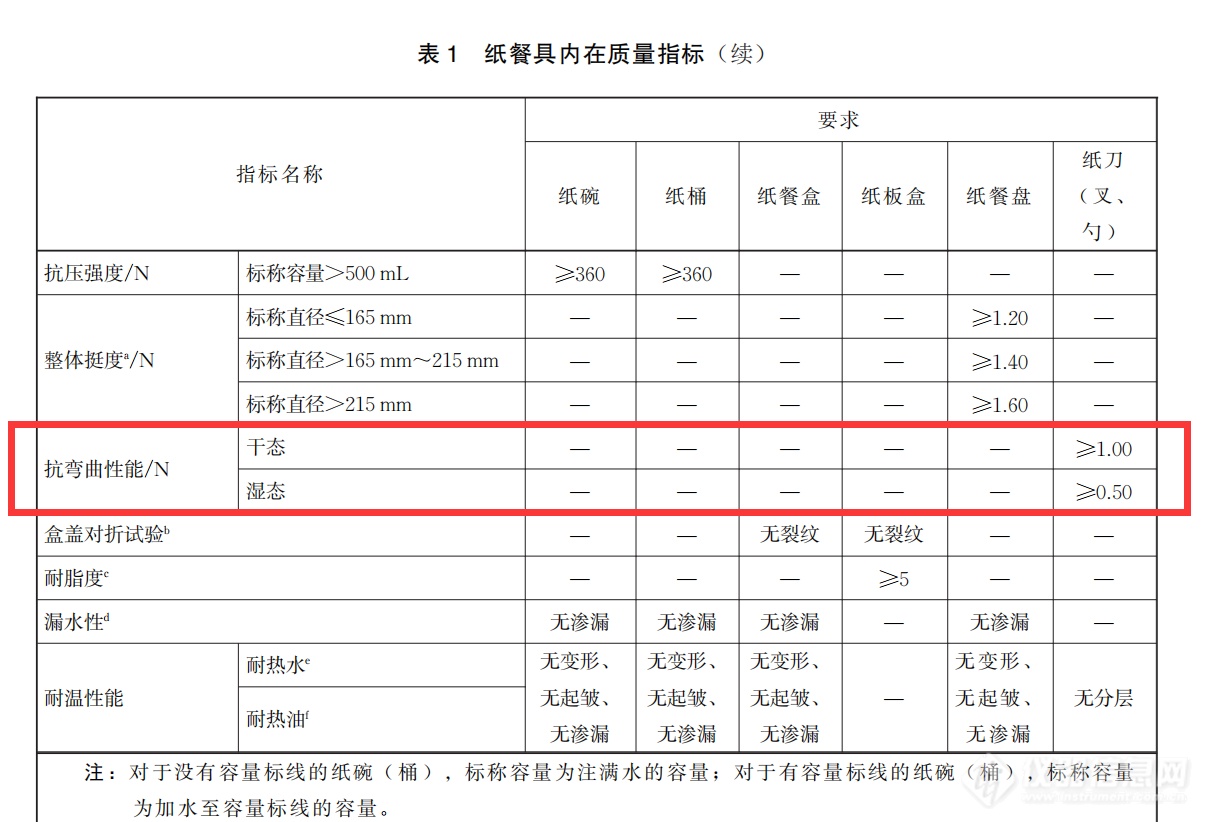

  纸刀（叉、勺）抗弯曲性能测试仪正是为满足这一需求而设计，它能够精确执行GB/T 27591-2025标准中规定的抗弯曲性能测试，并为纸餐具的生产企业和质检机构提供较为可靠的数据支持。

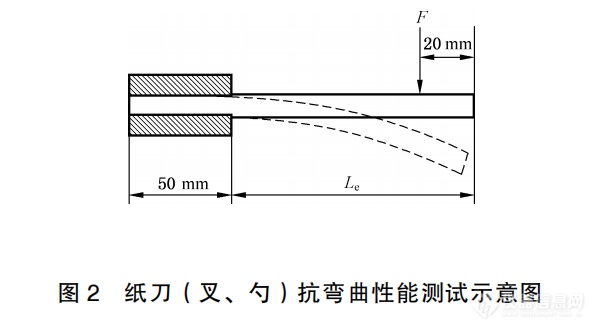

  1. 试样处理：首先，从纸刀（叉、勺）样品中随机取出10个试样。其中5个试样不做任何处理，直接作为干态抗弯曲性能测试的样本。另外5个试样则有必要进行湿态处理：将其使用端浸入蒸馏水或去离子水中，浸水长度为试样未夹持部分Le的一半（如图2所示），浸水时间严控在300秒±5秒，测试水温为60℃±2℃。湿态试样浸水取出后，应尽快擦除表面多余水分，并立即来测试，以确保测试结果的准确性和可重复性。

  长度测量与受力点确定：测量纸刀（叉、勺）试样的总长度Lk（或Lf、Ls）。根据试样总长度，按照表2选择相应的受力点下降距离H1。例如，总长度在90mm至110mm的试样，H1为8.0mm±0.5mm；总长度大于110mm至140mm的试样，H1为16.5mm±0.5mm；总长度大于140mm的试样，H1为25.0mm±0.5mm。必须要格外注意的是，长度小于90mm的纸刀（叉、勺）不进行考核。

  抗弯曲性能检验测试仪上，夹持长度为50mm±2mm。对于纸叉和纸勺试样，应确保其正面朝上，以便下压头能够准确施加压力。

  施加压力与数据记录：在距离试样使用端20mm的位置，下压头以25mm/min±2mm/min的速度在垂直方向上向下移动，直至达到预设的下降距离H1。在此过程中，测试仪会实时记录受力测量装置所受力F的最大值，并以牛顿（N）为单位显示。每次测试完成后，取5次测定的算术平均值作为最终结果，并修约至小数点后第2位。

  抗弯曲性能检验测试仪通过其精密的机械结构和传感器技术，能够准确模拟纸餐具在实际使用中的受力情况，并精确测量其抗弯曲性能。其自动化程度高、操作简单便捷，为纸餐具的研发、生产和质量控制提供了高效、可靠的解决方案。

  纸刀（叉、勺）抗弯曲性能测试仪，以其专业的测试能力和对国家标准的严格遵循，为纸质餐具行业提供了不可或缺的质量控制工具。通过持续的研发和严格的测试，我们有理由相信，纸质餐具将在未来餐具市场中占据更重要的地位，为可持续发展贡献更大的力量。

  中国科学院国家天文台330.00万元采购红外光谱仪,CCD相机,近红外光谱仪,高光谱仪

  河北北方学院170.00万元采购天平,搅拌器,超净工作台,离心机,紫外分光光度,干燥箱,旋涡混合器,...

  首次发布！生态环境部对流域让水受到污染的东西排放标准征求意见，涉重金属、白酒工业等

  意法半导体9.5亿美元现金收购落地，NXP MEMS业务毛利贡献立竿见影

  QB/T 2665-2004 热灌装PET瓶跌落性能测试仪的重要性与测试方法

  ISO11608-5-2022 自动注射器护帽拔出力测试方法与要求解析

  GB/T 15170-2025 包装容器 工业用薄钢板圆罐的相关解决方案

  GB/T 18706-2025 液体食品保鲜包装用纸基复合材料的全面解决方案

  QB/T 5820-2023 玻璃容器小口调味瓶的测试项目及相关解决方案

  ISO 11040-4-2024 预充式注射器法兰断裂阻力测试仪的技术原理
